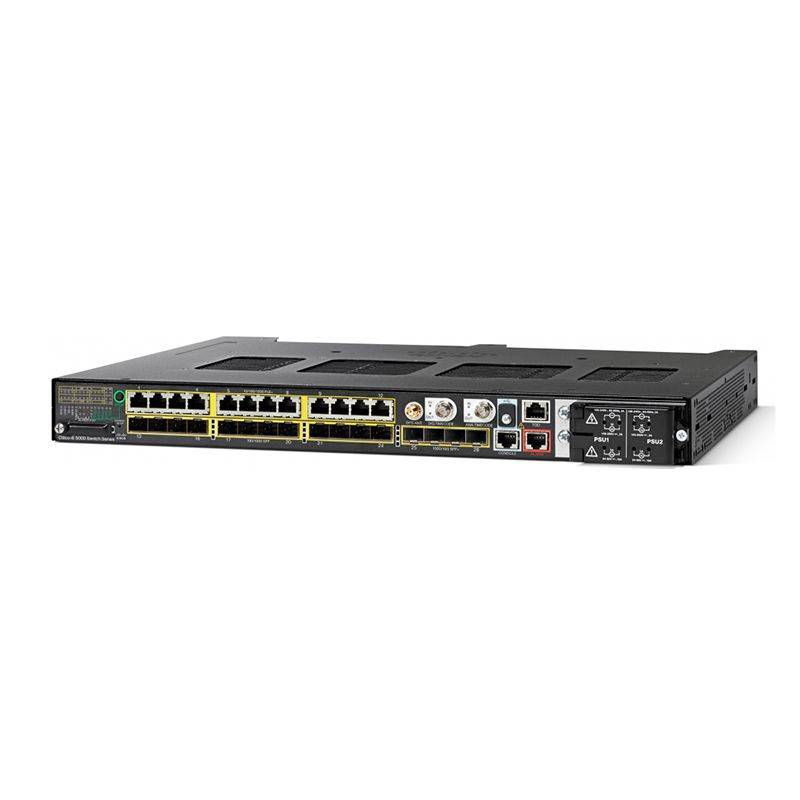

Cisco ONE Industrial Ethernet (IE) 5000 Series IE-5000-12S12P-10G
Cisco ONE Industrial Ethernet (IE) 5000 Series IE-5000-12S12P-10G
IE-5000-12S12P-10G es un conmutador Cisco IE 5000 que proporciona 12x1G SFP+12×10/100/1000 + 4 1G/10G LAN BASE. Los switches Cisco Industrial Ethernet (IE) de la serie 5000 con cuatro enlaces ascendentes de 10 Gigabit o cuatro de 1 Gigabit Ethernet y enlaces descendentes de 24 Gigabit Ethernet son un conmutador resistente de montaje en rack que proporciona agregación de velocidad de línea de capa 2 y capa 3 y conectividad de cobre Power over Ethernet (PoE) en los entornos industriales más duros. La serie IE 5000 utiliza conmutación de hardware superior de alto ancho de banda y software Cisco IOS probado. El IE 5000 es altamente seguro y escalable para implementaciones de capa de agregación y acceso. También proporciona tecnologías apilables de Cisco para una confiabilidad de red avanzada. El conmutador está diseñado para resistir entornos extremos y, al mismo tiempo, cumplir con los requisitos generales de diseño, cumplimiento y rendimiento de la red de TI.
Modelo
- IE-5000-12S12P-10G
- Puertos totales
- 28
- Enlaces ascendentes
- 4 SFP/SFP+ (1G/10G)
- Puertos de fibra SFP (S)
- 12 (FE/GE)
- Puertos de cobre 10/100/1000 PoE/PoE+
- 12 (10/100/1000M)
- software predeterminado
- base LAN
- Dimensiones (Al. x An. x Pr.)
- ● 4,45 x 44,5 x 35,6 cm (1,75 x 17,5 x 14,0 pulg.), altura de 1 RU (unidad de rack) con PWR-RGD-AC-DC-H
- / PWR-RGD-BAJO-DC-H
- ● 4,45 x 44,5 x 38,56 cm (1,75 x 17,5 x 15,18 pulg.), altura de 1 RU (unidad de rack) con PWR-RGD-AC-DC-250
Peso
● Sin fuente de alimentación: 13,7 lb (6,21 kg)
● PWR-RGD-AC-DC-H : 2,55 libras (1,16 kg)
● PWR-RGD-LOW-DC-H -H: 2,5 libras (1,13 kg)
● PWR-RGD-AC-DC-250 : 3,1 libras (1,4 kg)
Especificación IE-5000-12S12P-10G
- Puertos totales: 28
- Enlaces ascendentes: 4 SFP/SFP+ (1G/10G)
- Puertos de fibra SFP (S): 12 (FE/GE)
- Puertos de cobre 10/100/1000 PoE/PoE+: 12 (10/100/1000M)
- Software predeterminado: base LAN
- Dimensiones (Al. x An. x Pr.):
- 4,45 x 44,5 x 35,6 cm (1,75 x 17,5 x 14,0 pulg.), altura de 1 RU (unidad de rack) con PWR-RGD-AC-DC-H / PWR-RGD-BAJO-DC-H
- 4,45 x 44,5 x 38,56 cm (1,75 x 17,5 x 15,18 pulg.), altura de 1 RU (unidad de rack) con PWR-RGD-AC-DC-250
- Peso:
- Sin fuente de alimentación: 13,7 lb (6,21 kg)
- PWR-RGD-AC-DC-H : 2,55 libras (1,16 kg)
- PWR-RGD-LOW-DC-H -H: 2,5 libras (1,13 kg)
- PWR-RGD-AC-DC-250 : 3,1 libras (1,4 kg)
- Hardware:
- DRAM de 1 GB
- Memoria flash integrada de 256 MB
- Tarjeta de memoria flash SD extraíble de 1 GB
- Conector mini-USB
- Conector de consola tradicional RJ-45
- Interfaz de antena GPS (necesita soporte de software futuro) – Entrada de antena GPS
- Interfaz de E/S de temporización analógica (necesita soporte de software futuro) – Para compatibilidad con IRIG analógico
- Interfaz de E/S de temporización digital (necesita soporte de software futuro) – Para temporización digital como IRIG-B TTL
- Interfaz TOD (necesita soporte de software futuro) – Puerto Cisco Time-of-Day para proporcionar soporte RS422 1 PPS, IRIG-B TTL o IOS-8601 y NMEA Time-of-Day
- Alarma:
- E/S de alarma: cuatro entradas de alarma para detectar contacto seco abierto o cerrado, un relé de salida de alarma de forma C
- Consumo de energía:
- Máximo de 90 W sin incluir el consumo de PoE
- Accesorios:
- SD-IE-1GB= – Tarjeta SD de repuesto
- Ancho de banda de reenvío:
- 28 Gbps (IE-5000-16S12P) o 64 Gbps (IE-5000-12S12P-10G) – Velocidad de línea/sin bloqueo
- Cambio de ancho de banda:
- 56 Gbps (IE-5000-16S12P) o 128 Gbps (IE-5000-12S12P-10G)
- Tasa de reenvío:
- 41,67 Mpps (IE-5000-16S12P) o 95,238 Mpps (IE-5000-12S12P-10G) con paquetes de 64 bytes (velocidad de línea)
- Número de colas:
- 4 salida
- Direcciones MAC de unidifusión:
- 16,000
- Grupos de multidifusión IGMP:
- 1,000
- Número de VLAN:
- 1,005
- ACE de seguridad MAC IPv4:
- 1000 con plantilla TCAM predeterminada
- Traducción NAT:
- Bidireccional, 256 entradas de traducción NAT de subred únicas, que pueden expandirse a decenas de miles de entradas traducidas si se diseñan correctamente
