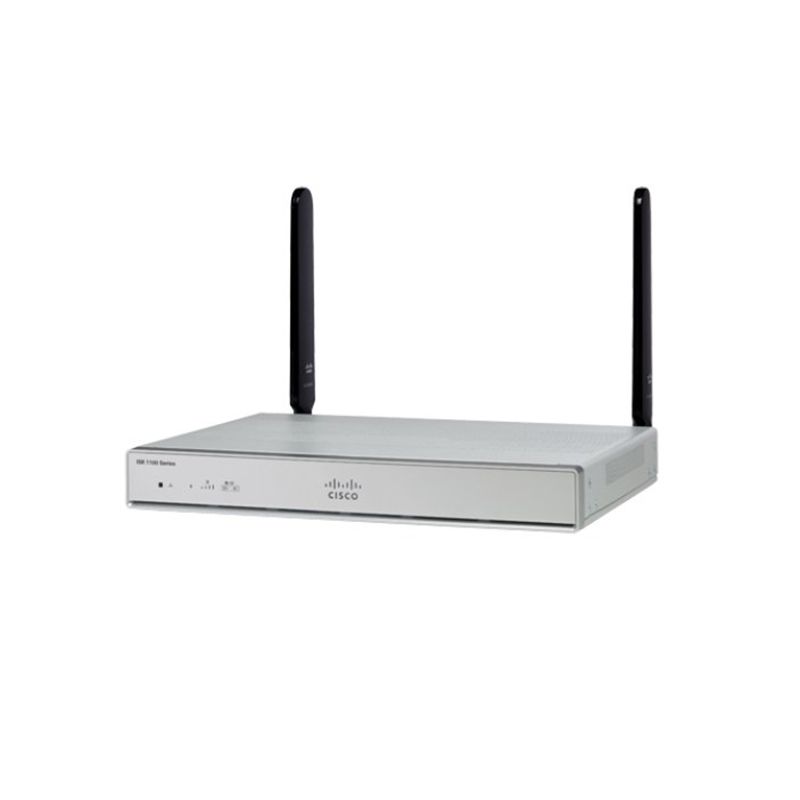

Cisco Router ISR 1100 C1161-8PLTEP
Cisco Router ISR 1100 C1161-8PLTEP
Los enrutadores de servicios integrados (ISR) de la serie 1000 de Cisco® con el software Cisco IOS® XE combinan acceso a Internet, seguridad integral y servicios inalámbricos (WAN inalámbrica LTE Advanced 3.0 y LAN inalámbrica 802.11ac) en un único dispositivo de alto rendimiento. Los enrutadores son fáciles de implementar y administrar, con datos separados y capacidades de plano de control.
| Código de producto | C11 6 1- 8 PLTEP |
| Descripción del Producto | Enrutador ISR 1100 8P Dual GE SFP SMS/GPS enchufable |
| Memoria (predeterminada y máxima) | DRAM: 4GB
Destello: 4GB |
| Dimensiones (Al. x An. x Pr.) | 1,65 x 12,7 x 8,9 pulg. (41,9 x 322 x 226 mm) |
|
WAN GE |
1 |
|
Combo WAN GE/SFP |
1 |
|
ADSL2/VDSL2+ |
N / A |
|
LTE Avanzado (CAT6) |
Sí con tecnología enchufable |
|
WiFi 802.11ac |
N / A |
|
IDIOMA |
8 |
|
PoE |
4 |
|
PoE+ |
2 |
|
USB 3.0 AUX/consola integrado |
Sí |
|
conectables |
Si todo) |
C11 6 1-8PLTEP Especificación |
|
| Código de producto | C1161-8PLTEP |
| Descripción del Producto | Enrutador ISR 1100 8P Dual GE SFP SMS/GPS enchufable |
|
WAN GE |
1 |
|
Combo WAN GE/SFP |
1 |
|
ADSL2/VDSL2+ |
N / A |
|
LTE Avanzado (CAT6) |
Sí con tecnología enchufable |
|
WiFi 802.11ac |
N / A |
|
IDIOMA |
8 |
|
PoE |
4 |
|
PoE+ |
2 |
|
USB 3.0 AUX/consola integrado |
Sí |
|
conectables |
Si todo) |
| Memoria (predeterminada y máxima) | •DRAM: 4GB
Solo los modelos C1111X-8P, C1121X-8P, C1126X, C1127X, C1161X tienen 8 GB de DRAM •Flash: 4GB Solo los modelos C1111X-8P,C1121X-8P,C1126X,C1127X, C1161X tienen Flash de 8GB |
| Consola | •Consola micro USB (Tipo A).
•RJ45. |
| Puerto micro-USB (reservado) | •Puerto micro-USB para admitir herramientas remotas de monitoreo y diagnóstico de LTE (Qualcomm CAIT y Spirent UDM) (USB 3.0). |
| interfaces WLAN | •Multiusuario de múltiples entradas y múltiples salidas (MU-MIMO) permite la transmisión de datos a múltiples clientes compatibles con 802.11ac Wave 2 simultáneamente para mejorar la experiencia del cliente . Antes de MU-MIMO, 802.11n y
• Los puntos de acceso 802.11ac Wave 1 podían transmitir datos a un solo cliente a la vez, generalmente denominado MIMO de usuario único (SU-MIMO). •802.11ac Wave 2 con tecnología MIMO 2×2:2 utiliza dos flujos espaciales cuando opera en modo SU-MIMO o MU-MIMO, ofreciendo velocidades de 867 Mbps para mayor capacidad y confiabilidad que los puntos de acceso de la competencia. •La implementación flexible a través de la solución Mobility Express es ideal para implementaciones pequeñas y medianas. La configuración sencilla permite implementar la serie 1000 (similar a 1815i) en redes sin un controlador físico. •Para obtener más información, consulte la hoja de datos del punto de acceso Cisco Aironet 1815i. |
| Máximo de clientes
|
•Número máximo de clientes inalámbricos asociados: 200 por radio Wi-Fi; en total 400 clientes por punto de acceso. Los modelos C1109-4PLTEP y C1109-4PLTEW vienen con una antena externa W-ANTM2050D-RPSMA dual predeterminada y todos los módems tienen una versión predeterminada de 8.8 AP autónoma o Mobility Express. Opción para seleccionar la imagen 8.8 CAPWAP WLC. |
|
Autenticación y seguridad |
•AES para acceso protegido Wi-Fi 2 (WPA2).
•802.1X, RADIO AAA. •802.11ry 802.11i. |
|
802.11ac |
•2×2 SU-MIMO/MU-MIMO con dos flujos espaciales.
• Combinación de Relación Máxima (MRC). •Canales de 20, 40 y 80 MHz. •Velocidades de datos PHY de hasta 866,7 Mbps (80 MHz en 5 GHz). •Agregación de paquetes: A-MPDU (Tx/Rx), A-MSDU (Rx). •802.11 Selección dinámica de frecuencia (DFS). •Soporte de diversidad de turnos cíclicos (CSD). |
|
Software |
•Conjunto de funciones del software Cisco IOS: Imagen del software Universal Cisco IOS XE 16.6.1 o posterior. Los modelos C1112, C1113 y C1101 son compatibles a partir de la imagen del software IOS XE 16.8.1 o posterior. Los modelos C1118, C1111X-8P y C1109 son compatibles con la imagen del software IOS XE 16.9.1 o posterior.
•Conjunto de características del software Cisco IOS: modelos C1120 y C1160 Imagen universal del software Cisco IOS XE 16.11.1 o posterior. •Software de red inalámbrica unificada de Cisco con controladores inalámbricos AireOS versión 8.5 (migración a 8.8 a partir de marzo de 2019 y 8.8 para los modelos 1101 y 1109) MR1 o posterior. |
| Protocolo e interfaz WAN serie
|
•Soporte para modos sincrónicos y bisincrónicos.
•Velocidad máxima síncrona de hasta 8 Mbps. •Soporte para modos bisync. •Soporte para sincronización de reloj de red. •EIA-232, EIA-449, EIA-530, EIA-530A, V.35 y X.21. |
|
PoE en línea |
•Adaptador interno opcional para PoE en línea en 4 puertos de conmutador para teléfonos IP o puntos de acceso inalámbricos externos; PoE compatible con 802.3af o PoE+ compatible con 802.3at. |
|
Fuente de alimentación externa |
Especificaciones de potencia del producto: Modelos C111X, C1120 y C1160 •Voltaje de entrada de CA: Universal de 100 a 240 VCA. •Frecuencia: 50 a 60 Hz. •Potencia máxima de salida: 66W (por defecto). •Tensiones de salida: 12 VDC. •PoE y PoE+ opcionales: -Se requiere una fuente de alimentación única de 150 W para el enrutador de la serie Cisco 1100-8P -Se requiere una fuente de alimentación única de 115 W para el enrutador de la serie Cisco 1100-4P •Tensión de salida externa: 48 VDC. Modelos C1101-4PLTEPWX y C1109-4PLTE2PWX: •Voltaje de entrada de CA: Universal de 100 a 240 VCA. •Frecuencia: 50 a 60 Hz. •Potencia de salida máxima: 66 W (iTemp predeterminado para los modelos C1109-4PLTE2PWX). •Tensiones de salida: 12 VDC. Modelos C1101-4P, C1101-4PLTEP, C1109-2PLTE y C1109-4PLTE2P: •Voltaje de entrada de CA: Universal de 100 a 240 VCA. •Frecuencia: 50 a 60 Hz. •Potencia de salida máxima: 30 W (iTemp predeterminado para los modelos). •Tensiones de salida: 12 VDC. |
|
USB 3.0 |
•Dispositivos USB compatibles:
-Tokens electrónicos USB y memoria flash USB •Dispositivos compatibles con USB 3.0 para ser conectados externamente. Ver la hoja de datos de soporte de dispositivos USB . |
|
ED |
•WWAN (verde/ámbar).
•Estado SIM (verde/ámbar). •Barra de indicación de intensidad de la señal recibida (RSSI) (verde). •Servicio 3G/LTE (verde/ámbar). •GPS (verde/ámbar). •Velocidad y enlace para puerto WAN Gigabit Ethernet (verde). •Velocidad y enlace para todos los puertos LAN Fast Ethernet (verde). |
|
Dimensiones físicas (alto x ancho x profundidad) |
Modelos C111X •1,75 x 12,7 x 9,6 pulg. (44 x 323 x 244 mm) (incluye pies de goma en los modelos LTE). •1,75 x 12,7 x 9,03 pulg. (42 x 323 x 230 mm) (incluye pies de goma en los modelos que no son LTE). Modelos C1120 •1,65 x 12,7 x 8,9 pulg. (41,9 x 322 x 226 mm). Modelos C1160 •1,65 x 10,8 x 7,85 pulg. (41,9 x 274 x 199 mm). Modelos C1101-4PLTEP y C1101-4PLTEPWX •1,73 x 9,75 x 6,6 pulg. (43,9 x 247,6 x 167,6 mm) (incluye modelos con pies de goma). Modelos C1101-4P •1,1 x 7,5 x 6,0 pulg. (27,9 x 190,5 x 152,4 mm) (incluye modelos con pies de goma). Modelos C1109-2PLTE •1,27 x 8,4 x 6,0 pulg. (32,3 x 213,4 x 152,4 mm) (incluye modelos con pies de goma). Modelos C1109-4PLTE2P y C1109-4PLTE2PWX (se envían por defecto con antena Wi-Fi dual W-ANTM2050DRPSMA) •1,71 x 11,16 x 9,8 pulg. (43,4 x 283,5 x 248,9 mm) (incluye modelos con pies de goma). Enchufable •0,85 x 2,5 x 3,88 pulg. (21,6 x 63,5 x 98,5 mm). |
|
Certificaciones de seguridad estándar |
•UL 60950-1 y EN 60950-1.
•CAN/CSA C22.2 n.º 60950-1. •CB según IEC 60950-1, 2ª edición con todas las diferencias de grupo y desviaciones nacionales. |
|
Emisiones CEM |
•EN55022/CISPR22, CFR 47 Parte 15, ICES003, VCCI-V-3, AS/NZS CISPR22, CNS13438, EN300-386, EN61000-3-2, EN61000-3-3 y EN61000-6-1. |
|
inmunidad CEM |
•EN55024/CISPR24, (EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-11) y EN300-386. |
|
Inmunidad a la radio |
•EN301 489-1, EN 301 489-7 y EN301 489-24. |
|
radio celular |
•EN 301 908-1, EN 301 908-2, EN 301 511, 47 CFR Parte 22, 47 CFR Parte 24 y EN 301 908-13. |
|
Rango operativo ambiental |
•Temperatura sin funcionamiento: -4 ° a 149 ° F (-20 ° a 65 ° C).
•Humedad fuera de funcionamiento: 5% a 95% de humedad relativa (sin condensación). •Altitud no operativa: 0 a 15 000 pies (0 a 4570 m). •Temperatura de funcionamiento: 32 ° a 104 ° F (0 ° a 40 ° C). C1101 soporta 32 ° a 113 ° F (0 ° a 45 ° C). C1109-2PLTE admite 32 ° a 122 ° F (0 ° a 50 ° C). Los modelos C1109-4PLTE2P y C1109-4PLTE2PW admiten -4 ° a 131 ° F (-20 ° a 55 ° C). •Humedad de funcionamiento: 10% a 85% de humedad relativa (sin condensación). •Altitud de funcionamiento: 0 a 10 000 pies (0 a 3000 m a 30 ° C). Altitud de funcionamiento: 0 a 10 000 pies (0 a 3000 m en •35 ° C para modelos C1109-2PLTE). Altitud de funcionamiento: 0 a 10 000 pies (0 a 3000 m a 40 ° C para los modelos C1109-4PLTE2P y C1109-4PLTE2PW). |
